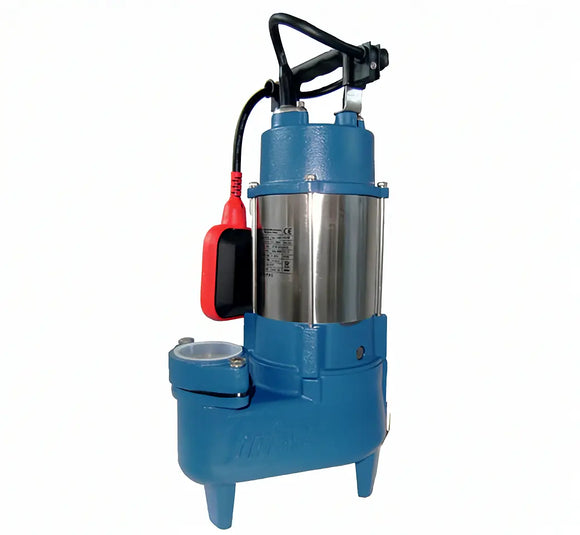

La MATRA VTXS 200G, indicata nel catalogo anche come VTXS 200/G, è una pompa sommergibile per acque sporche e luride con motore monofase 230 V da 2 HP / 1,5 kW. La girante arretrata Vortex consente il passaggio di solidi fino a 45 mm.
La versione G comprende un galleggiante elettromeccanico precablato per l’avvio e l’arresto automatici in funzione del livello dell’acqua. Il cavo H07RN-F in neoprene da 10 metri è dotato di spina Schuko.
Caratteristiche principali
- Alimentazione monofase 230 V, 50 Hz.
- Potenza nominale resa P2: 2 HP / 1,5 kW.
- Girante Vortex e passaggio solidi fino a 45 mm.
- Galleggiante elettromeccanico incluso e precablato.
- Prevalenza massima 14 m a portata nulla.
- Portata di 580 l/min a 0,5 m di prevalenza.
- Mandata da 2 pollici e peso prodotto di 20 kg.
Applicazioni
Indicata per il sollevamento di acque luride, lo svuotamento di fosse biologiche di decantazione e vasche di raccolta e le operazioni di travaso. La scelta della pompa deve tenere conto del dislivello, delle tubazioni e delle caratteristiche del liquido da movimentare.
Girante Vortex e costruzione
La girante arretrata genera un flusso a vortice che favorisce il convogliamento dei solidi in sospensione e contribuisce a ridurre il rischio di intasamento. Il passaggio libero massimo è di 45 mm. La pompa non è dotata di trituratore.
Coperchio motore, corpo pompa e girante sono in ghisa. La cassa motore è in acciaio inox AISI 304 e l’albero motore in acciaio inox AISI 416. La maniglia in acciaio inox AISI 304 con rivestimento in gomma agevola la movimentazione.
La doppia tenuta meccanica utilizza accoppiamenti in grafite/ceramica/NBR e carburo di silicio/carburo di silicio/NBR. La camera d’olio ispezionabile consente la lubrificazione della tenuta.
Specifiche tecniche MATRA VTXS 200G
- Marca: MATRA.
- Modello: VTXS 200G / VTXS 200/G.
- Alimentazione: monofase 230 V, 50 Hz.
- Potenza nominale resa P2: 1,5 kW / 2 HP.
- Potenza assorbita P1: 1,70 kW.
- Corrente: 9,70 A.
- Prevalenza massima: 14 m a portata nulla.
- Portata all’estremo della tabella: 580 l/min, pari a 34,8 m³/h, a 0,5 m di prevalenza.
- Passaggio solidi: diametro massimo 45 mm.
- Attacco di mandata: 2 pollici.
- Peso prodotto: 20 kg.

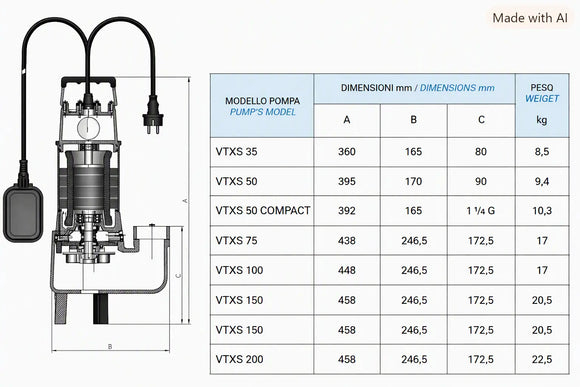

- Dimensioni del disegno: A 458 mm, B 246,5 mm, C 172,5 mm.
- Galleggiante: elettromeccanico, precablato di fabbrica.
- Cavo: H07RN-F in neoprene, lunghezza 10 m, con spina Schuko.
- Condensatore: permanentemente inserito.
- Protezione motore: motoprotettore termico incorporato.
- Grado di protezione: IP68.
- Classe di isolamento: F.
- Motore: asincrono a induzione, 2 poli.
- Prestazioni di catalogo: a 2.900 giri/min.
Prestazioni idrauliche
- 100 l/min: prevalenza 12 m.
- 200 l/min: prevalenza 8,8 m.
- 300 l/min: prevalenza 6,7 m.
- 450 l/min: prevalenza 3 m.
- 580 l/min: prevalenza 0,5 m.
Portata e prevalenza massime non sono disponibili contemporaneamente. Il punto di lavoro effettivo dipende dal dislivello e dalle perdite di carico dell’impianto.
Limiti d’impiego e installazione
Temperatura massima del liquido: 35 °C. Profondità massima di immersione: 5 m. Il motore è previsto per servizio continuo S1 con pompa totalmente immersa, nel rispetto delle condizioni del produttore. Lasciare spazio sufficiente al libero movimento del galleggiante.
Domande frequenti
La MATRA VTXS 200G funziona con alimentazione monofase?
Sì, il modello VTXS 200G utilizza alimentazione monofase 230 V, 50 Hz, con condensatore permanentemente inserito e motoprotettore termico incorporato.
Il galleggiante è incluso?
Sì, la versione G comprende il galleggiante elettromeccanico precablato di fabbrica per il comando automatico di avvio e arresto.
Qual è il passaggio massimo dei solidi?
Il passaggio libero massimo è di 45 mm. La girante è di tipo Vortex; la pompa non dispone di trituratore.
La pompa eroga 580 l/min a 14 metri?
No. La prevalenza massima di 14 m corrisponde a portata nulla. La tabella riporta 580 l/min a 0,5 m di prevalenza.
Può lavorare in servizio continuo?
Sì, in servizio S1 con pompa totalmente immersa, liquido a temperatura non superiore a 35 °C e nel rispetto delle istruzioni del produttore.
